項目說明:

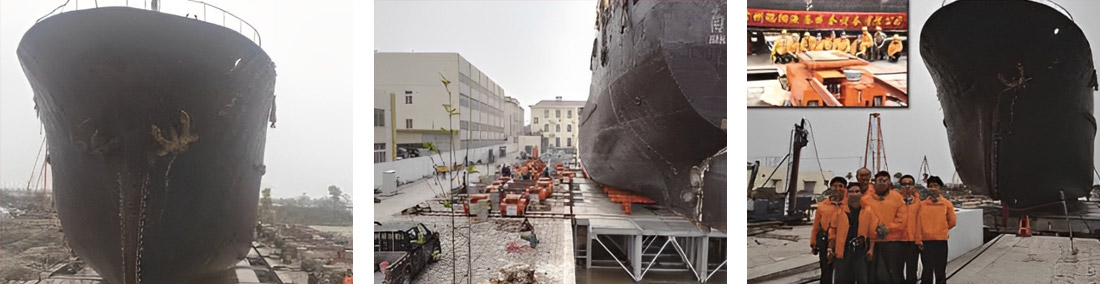

浙江正和船廠，船體分段焊接時，需要對100T分段進行焊接前的精確調整對位，本項目中使用四臺50T三維調整機，一套PLC精確控制系統，實現對該分段的精確控制和定位。該方法得到客戶使用的一致好評

應用技術特點:

1.軌道式自適應滑移結構確保系統XY方向頂推行走的直線性，在多點同步調整作業時，滿足大型構件的姿態調整，解決多點同步作業時空間姿態線性擬合大誤差。

2.加入節能變頻控制技術的復合同步控制技術精度更高，動作更可靠。

3解決油工受側向力。承載油缸增加了外套自鎖鋼簡油缸不承受側向力。水平油缸因為安裝了軌道，因此也不承受側向力。

4.施工零位自復位功能

5.三維度行程刻度顯示

6.以太網控制方式，更人性化操作。

7.遠程調試模塊。

8.模塊化設計，便于使用和維護

分段重量范圍:0~200T

頂升高度范圍:0~300mm

縱向移動距離范圍:0~150mm

橫向移動距離范圍:0~150mm

設備聯調臺數:4臺

設備位移精度:1mm

調整控制方式:電腦屏幕操作,總線控制,多點精確同步
